TECHNICAL INFORMATION
技術案内
3Dプリンターで ‟最終製品”をご提供
Carbon認定プロダクションパートナー
Carbon Certified Production Partner
近畿エリアでは初となる「Carbon認定プロダクションパートナー」として、
モノづくりのあらゆる段階でお客様をサポートいたします。
カーボン M2 プリンター
Carbon M2 printer
Carbon M2 Printerは高機能材料により、高性能で耐久性のある製品や、優れた表面性を有する
最終製品の製造を圧倒的スピードで実現します。

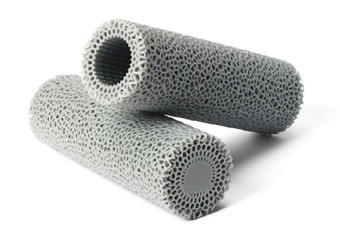

滑らかな造形面と自由度が高い形状
Smooth molding surface and highly flexible shape made of high-performance materials
高解像度、並外れた表面品質、生産用に調整された機械的特性を
独自に組み合わせた高機能材料です。
従来の生産技術の枠組みにとらわれない自由度の高いデザインや、

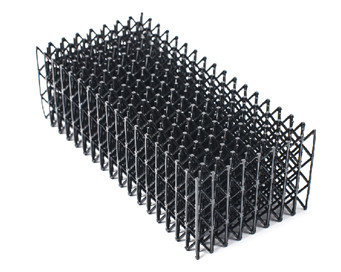

ラティス構造等の３次元デザインにより軽量化を図ることも可能です。
Carbon M2 Printerに適した形状のご提案もいたします。
最終製品向け高機能材料
High-performance materials for final products
異方性が少なく、強度、耐熱に優れており、最終製品の製造に向いています。
CE221
Cyanate Ester
(シアン酸エステル)
相当樹脂（参考値）
PA6
Polyamide 6
（ポリアミド6）
引張強度
92MPa
41～166MPa
引張破断伸び
3.3％
30～100％
引張弾性率
3870MPa
2600MPa
ショア硬度
92D
–
衝撃強度
15J/m
32～118J/m
荷重たわみ温度
231℃
68～85℃
相当樹脂
231℃
特徴
耐熱性
剛性
耐薬品性
用途
電子機器
工業製品
自動車部品
EPU40
Elastomeric Polyurethane
（エラストマーポリウレタン）
相当樹脂（参考値）
TPU
Thermoplastic Polyurethane
（熱可塑性ポリウレタン）
引張強度
10.2MPa
40～65MPa
引張破断伸び
310％
330～700％
引張弾性率
N/A
–
ショア硬度
68A
63D～98A
衝撃強度
N/A
–
荷重たわみ温度
N/A
–
相当樹脂
TPU
特徴
高弾性
耐引裂性
弾力性
用途
クッション材
ガスケット
シール材

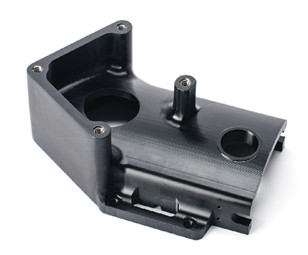

EXP82
Epoxy
（エポキシ）
相当樹脂（参考値）
PBT
Polybutyleneterephthalate
（ポリブチレンテレフタレート）
引張強度
82MPa
57MPa
引張破断伸び
5.9％
50％～300％
引張弾性率
2800MPa
1900～3000MPa
ショア硬度
89D
–
衝撃強度
44J/m
37～53J/m
荷重たわみ温度
115℃
50～85℃
相当樹脂
PBT-GF20
特徴
長期耐久性
機械的特性
機能的靭性
用途
コネクタ
ブラケット
ハウジング
FPU50
Flexible Polyurethane
（フレキシブルポリウレタン）
相当樹脂（参考値）
PP
Polypropylene
（ポリプロピレン）
引張強度
29MPa
31～41MPa
引張破断伸び
280％
100～600％
引張弾性率
831MPa
1100～1600MPa
ショア硬度
71D
–
衝撃強度
40J/m
22～75J/m
荷重たわみ温度
78℃
49～60℃
相当樹脂
PP
特徴
高衝撃強度
サイクル寿命
耐繰り返しストレス
用途
強剛筐体
ヒンジ機構
摩擦嵌合部品
RPU70
Rigid Polyurethane
（硬質ポリウレタン）
相当樹脂（参考値）
ABS
Acrylonitrile Butadiene Styrene
（アクリロニトリルブタジエンスチレン）
引張強度
45MPa
23～55MPa
引張破断伸び
100％
1.5～80％
引張弾性率
1900MPa
1900～2800MPa
ショア硬度
80D
–
衝撃強度
22J/m
75～640J/m
荷重たわみ温度
70℃
88～107℃
相当樹脂
ABS/PCABS
特徴
汎用性
頑丈
硬質
用途
消費者製品
自動車部品
幅広い産業
SIL30
Silicone
（シリコーン）
相当樹脂（参考値）
TPE
Thermoplastic Elastomers
（熱可塑性エラストマー）
引張強度
3.4MPa
3.7～34.3MPa
引張破断伸び
330％
260～1070%
引張弾性率
N/A
19.4～902MPa
ショア硬度
35A
27D～75D
衝撃強度
N/A
–
荷重たわみ温度
N/A
41～150℃
相当樹脂
TPE
特徴
ソフトタッチ
生体適合性
耐引裂性
用途
ヘッドフォンパッド
リストバンド
自転車ハンドル
試作モデル向けの高品質材料
High quality materials for prototype models
表面品質が優れており、デザインモデル等の試作に向いています。

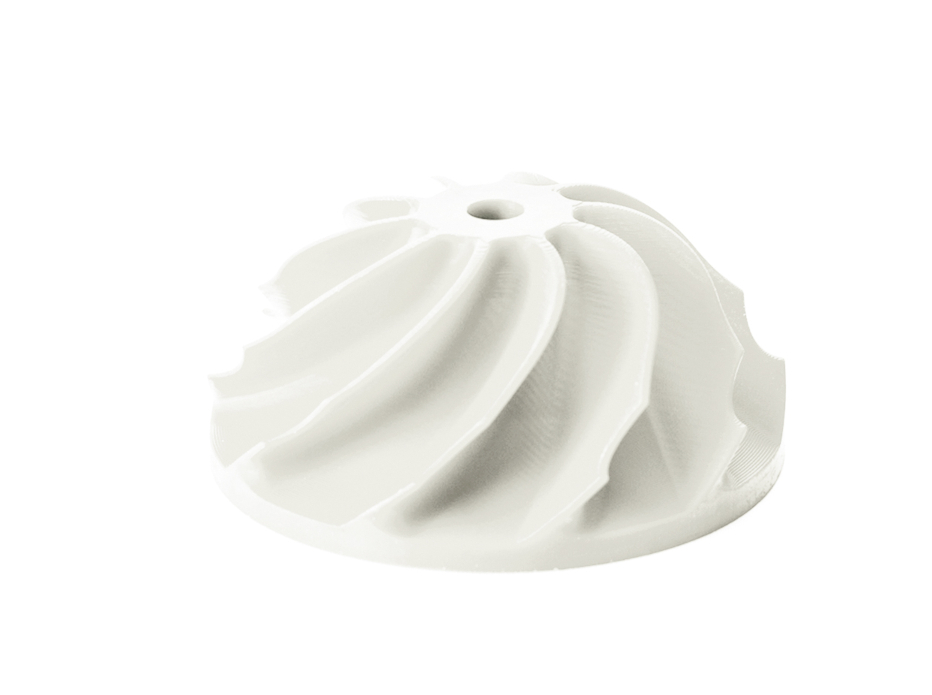

PR25
Prototyping Resin
（プロトタイピングレジン）
引張強度
46MPa
引張破断伸び
4％
引張弾性率
1450MPa
ショア硬度
N/A
衝撃強度
20J/m
荷重たわみ温度
61℃
相当樹脂
–
特徴
高精度
用途
中程度の機能テスト

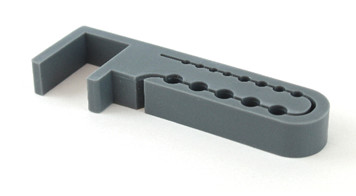

UMA90
Urethane Methacrylate
（ウレタンメタクリレート）
引張強度
46MPa
引張破断伸び
17％
引張弾性率
2000MPa
ショア硬度
86D
衝撃強度
33J/m
荷重たわみ温度
51℃
相当樹脂
PBT-GF20
特徴
高精度
用途
デザインモデル試作
治具

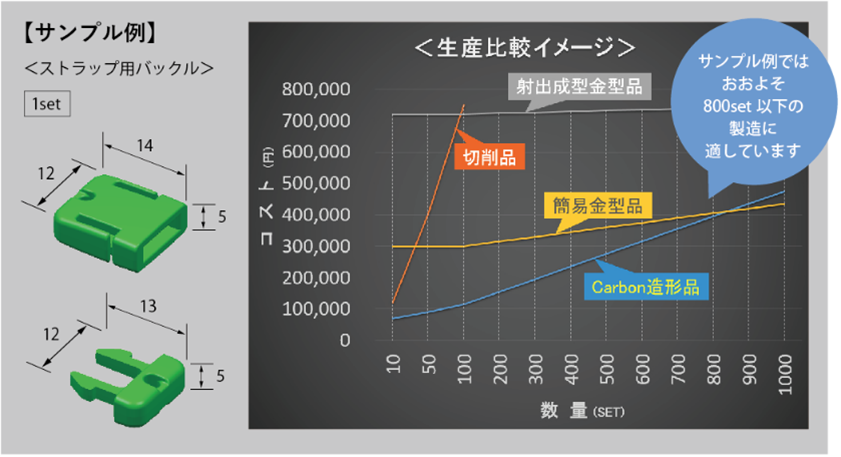

オンデマンド生産
On demand production
多品種小ロットの高付加価値製品を金型レスにて、3Dデータからダイレクトに ‟最終製品”を製造いたします。
